1.装置概述



　　我公司生产的ZD－MDXH系列小电流系统接地微机选线装置接纳16位单片机举行剖析判断
。其原理使用了小电流系统爆发单相接地时零序电流“相对幅值”与“相对相位”的关系
，放弃了以往装置的“绝对整定值”看法从而战胜了系统运行方法多变、接地电流小而引起的误判
，当系统爆发单相接地时可迅速、准确地判断出故障线路号
。



　　2.装置的特点与主要手艺指标



　　2.1特点:



　　2.1.1可增添消谐功效能迅速消除铁磁谐振
，并判明其频率及幅值；



　　2.1.2剖析速率快
。被测线路泛起接地故障时
，能在1秒内得出剖析效果
。



　　2.1.3可自动存储12重接地故障信息和20重谐振信息（加消谐功效时）



　　2.1.4可加语言报警功效
，直接报出故障线路名称
，利便用户使用；



　　2.1.5接纳大屏幕液晶以汉字方法直接显示接地线路号或名称；



　　2.1.6具有跳闸功效：当线路爆发单相接地
，需要驱动跳闸时,本装置可使跳闸输出接点闭合驱动跳闸（接点容量为DC220V5A）；



　　2.2适用规模：本装置适用于0.38kV～66kV中性点不接地或经消弧线圈接地以及中性点经电阻接地的电力系统
。并且无论是金属性接地、照旧电阻性接地均能准确的选出接地线路号
，而不受出线形式（倾轧线和电缆线）限制
。



　　2.3手艺指标



　　2.3.1出线设置：12路、28路、36路、44路、60路；



　　2.3.2远动输出：串行通讯方法RS232、RS422和RS485供用户选择；



　　2.3.3接地外报警接点输出：？拥鉊C220V/0.5A；



　　2.3.4事情电源：AC100V～250V50Hz±1；



　　2.3.5情形温度：－10～+40℃（特殊要求可做到-40～+85℃）；



　　2.3.6情形湿度：不大于90%RH；



　　2.3.7.装置迅速度：零序电压抵达5V(通常设定在30V)以上、零序电流凌驾３mA时
，即可启动装置准确选线
。

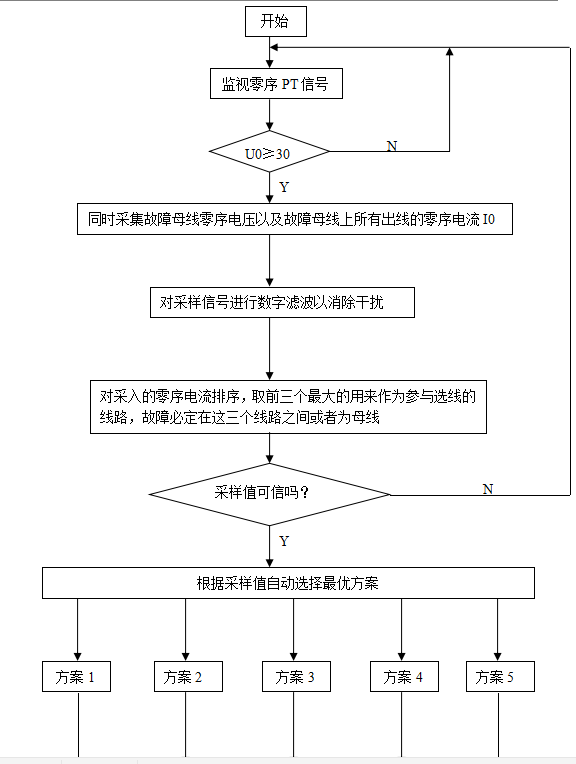

　　3.装置的事情原理
