一、电力在国民生产历程中有着越来越主要的职位
，电力的稳固供应是企业清静、经济运行的可靠包管
，特殊是在化工、冶金、煤炭等大中型工业企业
，供电的中止往往会造成装备停运、工艺中止或废品爆发
，有时甚至造成生产装备的损伤等严重效果。ZD-MS/KQ双电源快速切换装置
，适用于化工、冶金、煤炭等有较多电念头负荷场合的厂用 电两组进线断路器及分段断路器的自动倒闸。装置可以在事故、断路器偷跳等非正常切换历程 中自动选择最佳倒闸时机
，合理接纳快切、同期、残压、长延时等最佳的切换方法
，包管清静可靠地电酝迫椿
，阻止造成电源跳闸、装备损坏或寿命缩短等效果；也可以在手动并联切换历程中
，在进线多电压品级下
，摒弃切换历程重大、操作繁琐、并列运行时间长等弱点的古板手   动并列倒闸方法
，综合思量各个电压品级下的配合
，自动展望并列环流巨细
，减小上级母线并列运行时间
，消除并列运行带来的清静隐患。

      二、装置事情原理

快切装置通过焦点系统快切高速收罗控制装置以及ZD-VGS高速真空断路器
，完成最快5ms精准 快速切换。装置采可在10ms内判断出故障类型、故障电流幅值、电压电流相角、展望出电流过零点时间
，快速永磁真空断路器能实现5ms以内分闸
，15ms内合闸
，在15～25ms内完成切换
，将装备供电由故障电酝迫椿到备用电源。

1、倒闸计划一——双母排列分段备用运行

分段备用方法是工矿企业中最常用的运行方法
，正常运行时 1 进线、2 进线划分向I 母线、II母线供电（即 1DL 合、2DL 合）
，两个母线通太过段开关互为备用（即 3DL 断开）。分段备用方法下可实现 1 进线->分段、2 进线->分段的电酝迫椿。在 1 进线（2 进线）爆发故障
，或 1 手动（2 手动）启动后
，装置实时丈量I母线（II 母线）上残压与 II母线（I 母线）上的压差、频差、相差
，跳开 1DL（2DL）
，并且自动选择最佳倒闸时机
，合理接纳快切、同期、残压、长延时等最佳的切换方法
，包管清静可靠地电源切   换

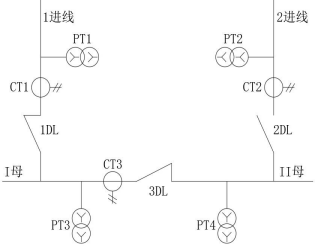

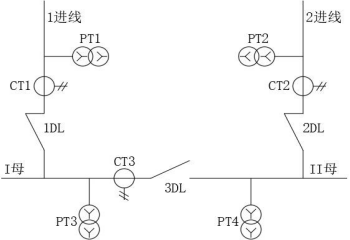

，切换乐成后将如图2（如图3）运行方法。

   2、倒闸计划二——分段回切

装置在分段备用方法下举行了准确的工况切换进入进线备用运行方法
，在故障分支故障已扫除后
，或在装备磨练完成后
，若用户要求将负荷重新分派到两段事情母线上
，即可举行分段回切
，在复归装置后
，可通太过段回切开入举行回切
，分段回切启动后装置实时丈量 I 母线（II母线）上残压与 1 进线（II进线）上的压差、频差、相差
，自动选择最佳倒闸时机
， 合理接纳快切、同期、残压、长延时等最佳的切换方法
，包管清静可靠地电酝迫椿
，切换乐成后将在回切完成后
，重新进入分段备用运行方法；厍锌煞治⒘谢缓痛谢。切换

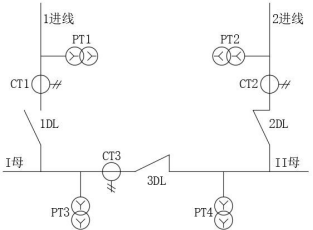

乐成后将如图1方法运行。

 3、倒闸计划三——进线备用

进线备用方法正常运行时由 1 进线（或 2 进线）单独向母线供电（即 1DL 或 2DL 合
， 3DL 合或无 3DL）, 如图 2（图 3）方法运行。进线备用方法下可实现 1 进线->2 进线、2 进线->1 进线的电酝迫椿。

在 1 进线（2 进线）爆发故障
，或 1 手动（2 手动）启动后
，装置实时丈量 1 母线（2 母线） 上残压与 2进线（1 进线）上的压差、频差、相差
，跳开 1DL（2DL）
，并且自动选择最佳倒闸时机
，合理接纳快切、同期、残压、长延时等最佳的切换方法
，包管清静可靠地电酝迫椿
，  切换乐成后将如图 2（图 3）方法运行。

三、产品特点：

1、速率快：本装置使用快速斥力机构真空断路器能实现5ms以内分闸
，快速切换控制器器可在1ms 内判断出故障类型、故障电流幅值、电压电流相角、展望出电流过零点时间并在15～25ms内完成切换
，将装备供电由故障电酝迫椿到备用电源。

2、无扰动：接纳快速切换的方法在15-25ms内完成电酝迫椿
，电念头端电压与备用电源之间的频差、压差、相角差都能在很小的情形下完成切换
，且对原故障系统的反响电流攻击险些可以 忽略不计。

3、一体化：本装置使用快速控制手艺和过零开断手艺开发的控制器作为焦点控制部件
，使用快速斥力机构手艺开发的快速真空断路器作为执行部件
，一体化设计
，成套供货
，实现了真正意义上的快速切换、无扰动切换
，真正的能够包管装备不；。

  4、寿命长：快速斥力机构真空断路器是一种新型的快速开关手艺
，没有转动和传动部件
，接纳精准的过零开断手艺大大减轻了触头的烧损
，机械和电气寿命大大提高。
